击穿强度耐压试验仪

简要描述:击穿强度耐压试验仪在电源上安装可以在三个周期内运行的切断设备。该设备将电压源设备与电源设备切断,以保护电压源不受试样击穿造成设备过载的影响。如果破裂后保持持续的电流,将造成测试样品不必要的燃烧,电极的点蚀并污染液体环境介质。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2023-08-04
  • 访  问  量:511

详细介绍

品牌其他品牌价格区间5万-10万
击穿电压50KV应用领域化工,石油,航天,汽车,电气

产品介绍

击穿强度耐压试验仪是测试材料常用的实验室设备,可在不同介质、不同温度下测试固体绝缘材料的击穿电压、介电强度、击穿强度、电气强度、耐电压时间、漏电流等,以下为此产品的详细介绍:

一、设备名称:击穿强度耐压试验仪

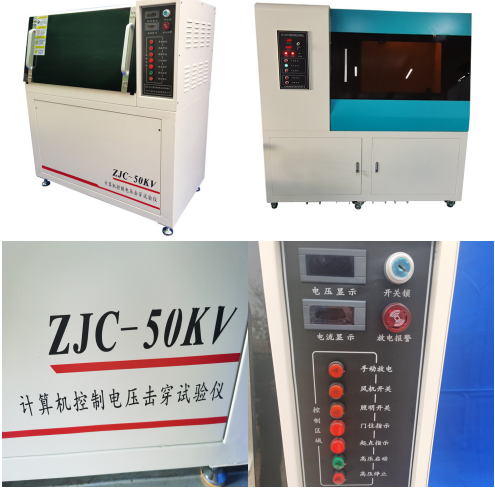

二、设备型号:ZJC-20kV-ZJC-150kV交直流一体机

三、技术标准

GB1408-2006 绝缘材料电气强度试验方法

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验方法

HG/T 3330绝缘漆漆膜击穿强度测定法

GB12656 电容器纸工频电压击穿试验方法

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

四、功能:

1、试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比。

2、可对试验数据进行编辑修改,灵活适用;

3、试验条件及测试结果等数据可自动存储;

4、试验报告格式灵活可变,适用于不同用户的不同需求;

5、可对一组试验中曲线数据的有效与否进行人为选定;

6、试验结果数据可导入EXECL,WORD文档编辑;

7、过电流保护装置有足够的灵敏度,能够保证试样击穿时在0.1S内切断电源;

8、仪器运行的持久性: 仪器可连续运行使用,不需为保护仪器而定期停机。

五、主要技术指标:

1、输入电压        AC220V   50Hz

2、输出电压:      AC0100kVDC0100kV

3、输出功率:      10kVA

4、测量范围:      AC15100kVDC15100kV

5、测量误差:      2

6、升压速率:      1kV/s5kV/s

7、耐压时间:      04H

8、漏电流          130 mA可由计算机软件自由进行设定

9、电源            交流220V±10%的单相交流电压和50Hz±1%的频率

10、试验环境温度: 15 30℃,相对湿度:085%能够稳定运行。

11、外形尺寸长×宽×高:1980mm×1220 mm×1750mm(参考)

12、设备自重:     350Kg(参考)

13、接地要求仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下

六、计算机系统及软件包:

1、试验软件是我公司新研发的功能强大、操作简单、显示直观的试验软件系统。

2、采用计算机控制通过人机对话方式,完成对绝缘介质工频电压击穿,工频耐压试验。

3、试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比,局部放大,曲线上任意一段可进行区域放大分析;

4、可对试验数据进行编辑修改,灵活适用;

5、试验条件及测试结果等数据可自动存储;

6、试验报告格式灵活可变,适用于不同用户的不同需求;

7、可对一组试验中曲线数据的有效与否进行人为选定;

8、试验结果数据可导入EXECL,WORD文档编辑;

9、软件设备人员管理功能,试验人员可设置自己的试验项目和试验参数,设置自己的试验内容后别人无法进入程序;

10、过电流保护装置有足够的灵敏度,能够保证试样击穿时在0.1S内切断电源;

11、仪器运行的持久性: 仪器可连续运行使用,不需为保护仪器而定期停机。

安全说明:

1、设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消。

3、试验放电装置,随主机为一体化,改进了以往单独配备一根放电杆的功能。

4、本仪器的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

5、安全保护:

1)门限位保护:不关门,即使通电点实验开始,设备无任何反应,软件有:安全门未关闭提示。

2)电压归零保护:如果在实验过程中,突然断电,下次开机后,会自动回到零位,保证初始电压为在零位

3)终止电压保护:可以通过软件设定终止电压,保证在升压过程中如果出现异常升到电压后,自动终止并归零

4)高压机械限位:如果软件系统失去控制,电压继续往上升,到高压限位后自动归零如果在击穿后未判停,通过过流保护器采集数据保证电压自动归零有高压指示灯,通过观察指示灯的状态来判断实在升压还是在零位如果长时间做实验,为保证设备的良好运行,设备留有变压器排气口,保证变压器的良好运行,增长使用寿命如果在实验中,试样有异味或者出现燃烧和冒烟现象,可以通过排风系统进行排除。

5)独立接地保护

6)短路保护

7)软件误操作保护

8)漏电保护

9)实验结束放电保护

典型用户:

航天科工、贵州飞机、广州天祥、上海乐来、沧州大化、云南能投、河南平煤神马、清华大学、苏州赛伍、广州承压院、天津电科院、浙江国检、中检集团
